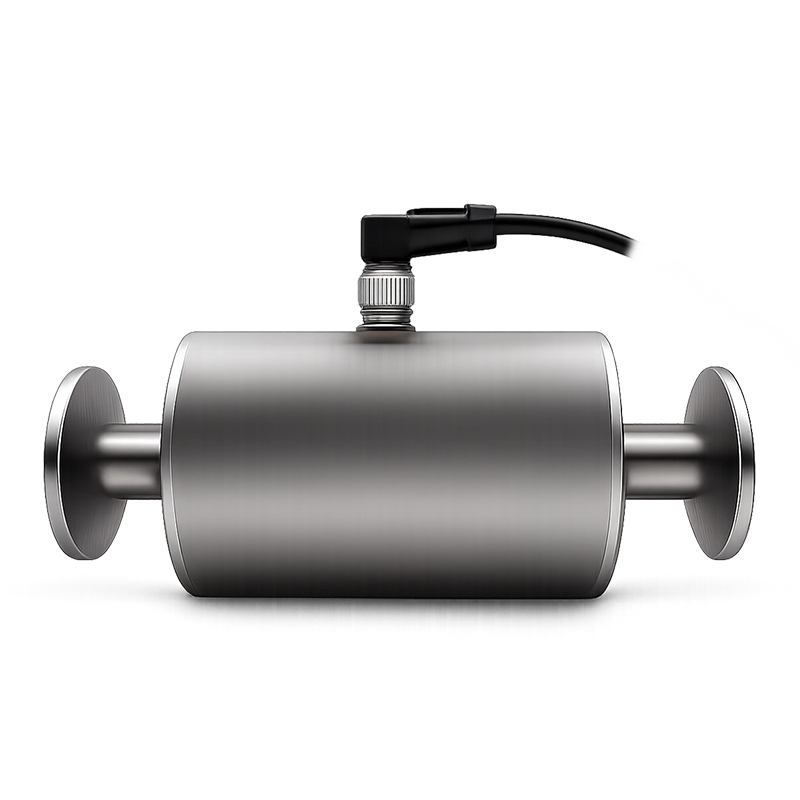

MD-S451 紧凑型电磁流量计 / 一体式电磁流量计
■ 机房冷却循环总管、⼲路⼤⼝径流量计量
■ 浸没式液冷系统循环流量统计与能耗分析
■ 集中供液系统流量控制与过载保护
产品介绍
MD-S451 紧凑型电磁流量计将传统电磁流量计的传感器和转换器集成于⼀体，外形⼩巧，安装灵活，采⽤红外遥控器进⾏操作，安装调试⽅便，⼴泛应⽤于各⾏业，以测量电导率⼤于2.5uS/cm导电液体的体积流量，是⼀种测量导电介质体积流量的感应式仪表。
采⽤ARMCortex-M432位处理器和24位ADC数据采集系统，运算速度快，精度⾼。仪表具有空管检测、励磁回故障、流量报警等⾃诊断功能，其独有的励磁技术已申请发明专利。传感器采⽤进⼝PEEK材料做为内衬，电极与PEEK内衬采⽤⼀次性注塑⼯艺，保证了产品⽣产的⼀直性和可靠性。
MD-S451 电磁流量计适用于测量几乎所有电传导液体，以及泥、浆糊和泥浆的流量测量。前提是被测介质至少要有某个最小电导率。温度、压力、粘度和密度对测量结果没有影响。选择适当的管道衬里材料与电极材料，也可以用来测量腐蚀性介质。介质中的固体颗粒不会影响测量结果。流量传感器与智能转换器或整体或分离地组成一个完整的流量计。
技术特点

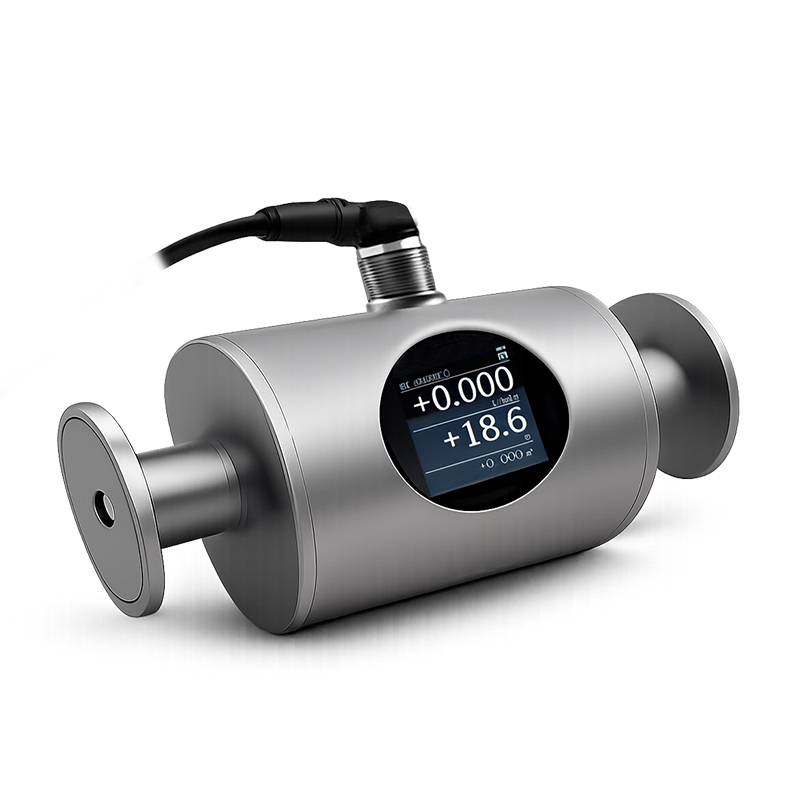

MD-S451 紧凑型电磁流量计：
■ 电极和衬⾥材料⼀次成型，具有良好的稳定性和可靠性
■ 全数字量处理，抗⼲扰能⼒强，测量可靠，精度⾼，流量测量范围宽
■ 采⽤ARMCortex-M432位处理器和24位ADC数据采集系统，运算速度快，精度⾼，低频矩形波励磁，且励磁频率可编程设置，提⾼了流量测量的稳定性，功耗低
■ 测量不受流体密度、粘度、温度、压⼒和电导率变化的影响
■ 测量管内⽆阻流部件，⽆压损，直管段要求较低。对浆液测量有独特的适应性
■ 采⽤SMD器件和表⾯贴装（SMT）技术，电路可靠性⾼
■ 具有⾃检与⾃诊断功能
■ 内部具有三个计算器可分别显⽰正向累积流量、反向累积流量和总累积算流量
MD-S451 电磁流量计：
■ 支持220V AC 外供电，24V DC外供电可选
■ 4-20mA，RS485输出信号可选
■ 无活动部件，不存在磨损
■ 应用于测量各种导电液体的流速
■ 测量结果不受温度、压力、粘度和密度等物理特性影响
■ 强耐腐蚀，耐磨损能力，可测量正向/反向流量
■ 流程的测量范围是1:100
产品应用
■ CDU冷量分配单元
■ 清水、污水
■ 电力生产和分配
■ 化工和工业制药
■ 食品工业
 |
 |
 |
 |
参数指标
MD-S451 紧凑型电磁流量计：

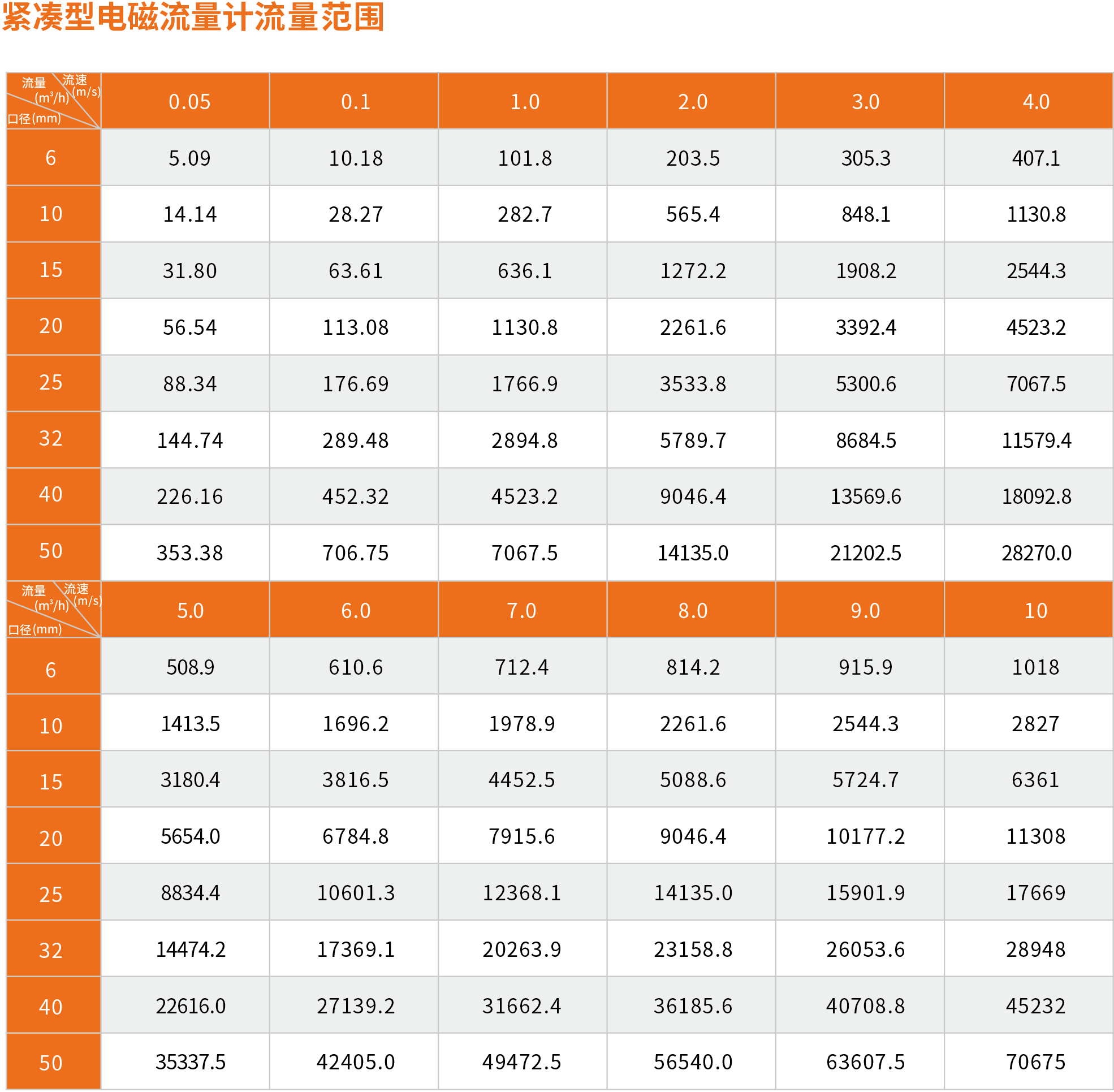

流速范围 *详见下表
精度等级 +0.3%FS
管道接口 默认为英制外螺纹（其它尺寸可定制）
管道口径 DN6~DN50（其它尺寸可定制）
压 ⼒ -0.1MPa ~ 6.3MPa
量 程 比 1：150
信号输出 4~20mA（最⼤负载500Ω）
供电方式 18 ~ 30VDC
功 率 <5W
工作温度 -10°C~+60°C
工作湿度 5%~95%
本体材质 304、316L
衬里材质 聚醚醚酮(PEEK)
电极材质 316L
电气连接 M12-4芯连接器

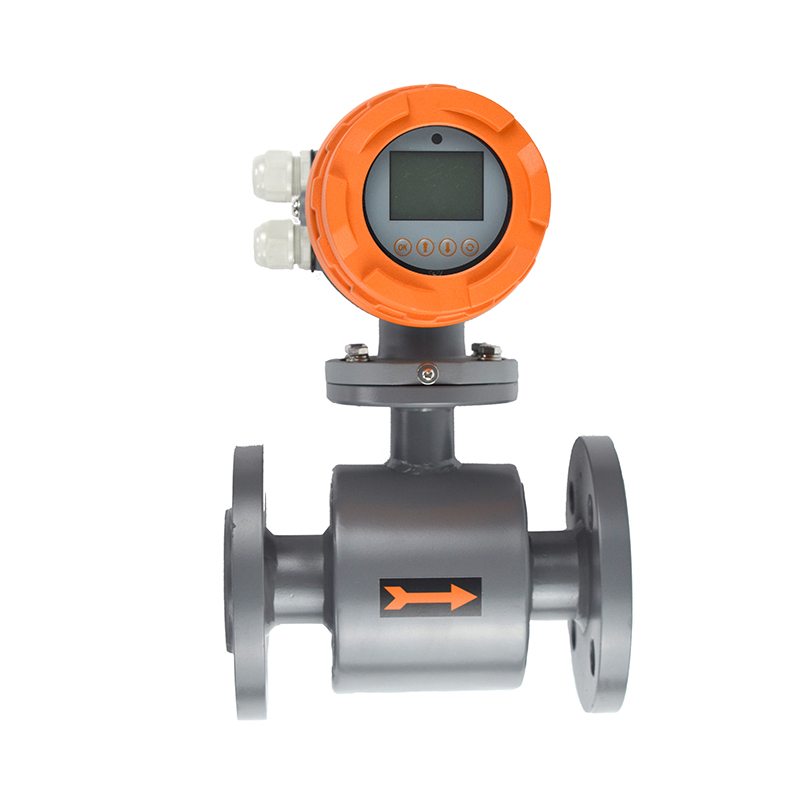

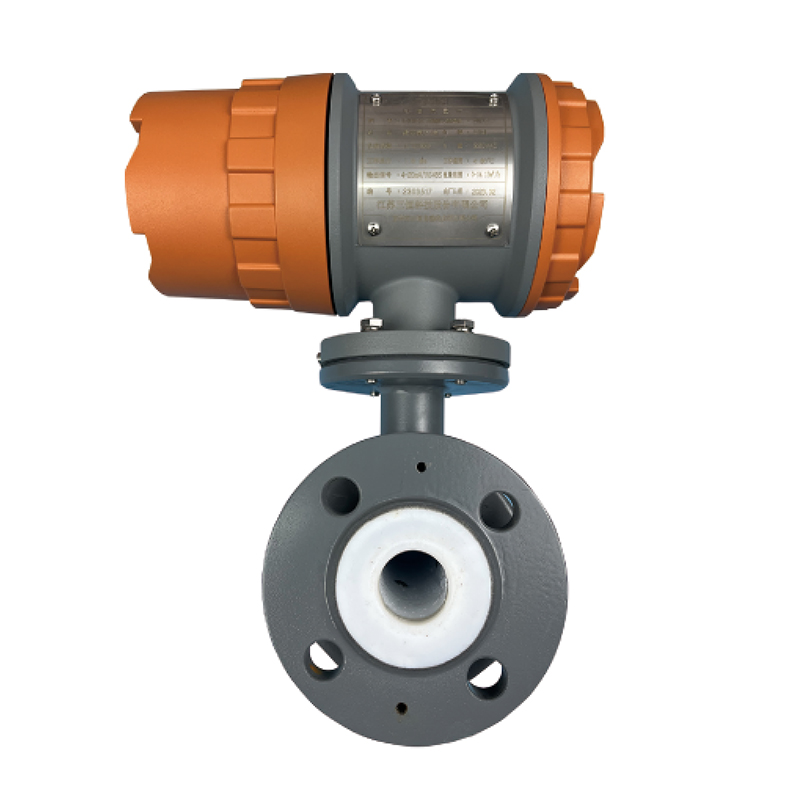

MD-S451 电磁流量计：
流速范围 0~±10m/ s ，正反向测量
精度等级 1%FS
管道口径 DN50~DN600（其它尺寸可定制）
流体温度 -30℃~160℃
信号输出 4~20mA+RS485，脉冲
供电方式 220VAC
工作温度 -30C~160℃（传感器）,-20C~60℃（主机）
工作湿度 IP68（传感器）,≤80%RH（主机）
流体种类 水，海水，污水，酸碱液，酒精，啤酒，各类油类等能传递超声波的单一均匀液体。
管道材质 不锈钢，铸铁，铜， PVC ，铝，玻璃等一切质密的管道，允许有衬里。
防护等级 IP68（传感器）
安装方式 外夹式（超声波探头）；模块箱体（壁挂式）
数据配置 蓝牙配置，远程平台配置
附件 抱箍，耦合剂
