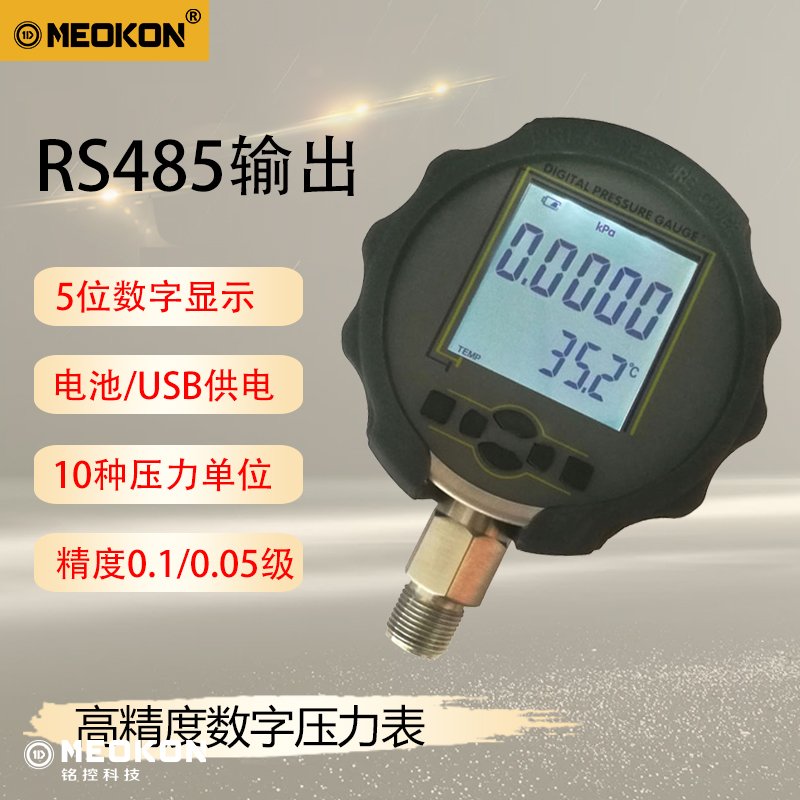

上海铭控:数字压力表选型须知事项!

浏览:0 发布时间:2019-01-29 13:40:04


1、类型的选用

压力表类型的选用必须满足工艺生产的要求。例如是否需要远传、自动记录或报警;被测介质的性质(如被测介质的温度高低、粘度大小、腐蚀性、脏污程度、是否易燃易爆等)是否对压力表提出特殊要求,现场环境条件(如湿度、温度、磁场强度、振动等)对仪表类型的要求等。因此根据工艺要求正确地选用仪表类型是保证仪表正常工作及安全生产的重要前提。



例如普通压力表一般采用塑料壳体或304不锈钢壳体,测量介质水气油通用;而氧气压力表与普通压力表在结构和材质方面可以完全一样,只是氧用压力表必须禁油。因为油进人氧气系统易引起爆炸。所用氧气压力表在校验时,不能像普通压力表那样采用油作为工作介质,并且氧气压力表在存放中要严格避免接触油污。



2、量程范围的确定

为了保证芯体在安全范围内可靠地工作,在选择压力表量程时,必须根据被测压力的大小和压力变化的快慢,留有足够的余地,因此,压力表的上限值应该高于工艺生产中可能的最大压力值。根据“化工自控设计技术规定”,在测量稳定压力时,最大工作压力不应超过测量上限值的2/3;测量脉动压力时,最大工作压力不应超过测量上限值的1/2;测量高压时,最大工作压力不应超过测量上限值的3/5。一般被测压力的最小值应不低于仪表测量上限值的1/3。从而保证压力表的输出量与输入量之间的线性关系



根据被测参数的最大值和最小值计算出仪表的上、下限后、不能以此数值直接作为压力表的测量范围。我们在选用仪表的标尺上限值时,应在国家规定的标准系列中选取。按照国标GBT 1226-2010《一般压力表》的规定,压力表的测量范围有以下几个系列(单位为MPa):

压力表:

0~1×10n,0~1.6×10n,

0~2.5×10n,0~4×10n,

0~6×10n

注:n为自然整数,可正可负

真空表:-0.1~0

压力真空表:

-0.1~0.05,-0.1~0.15,

-0.1~0.3,-0.1~0.5,

-0.1~0.9,-0.1~1.5,

-0.1~2.4



3、精度等级的选择

根据工艺生产允许的最大绝对误差和选定的仪表最程、计算出仪表允许的最大引用误差,在国家规定的准确度等级中确定仪表的准确度。一般来说,所选用的仪表越精密,则测量结果越精确、可靠。但不能认为选用的仪表准确度越高越好,因为越精密的压力表一般价格越贵,需要考虑到性价比及应用环境去选择合适的压力表。
